横形NCフライス盤 YZBシリーズ

操作性と接近性を兼ね備えた横形NCフライス盤
用途に応じた機種選定が可能

横形NCフライス盤

基本構造

  • 箱形ベッド・コラム
  • キサゲ仕上げ

ポイント

  • 汎用操作
  • 加工ガイダンス機能
  • NCプログラム運転
  • ATC

特徴

  • 主軸頭(NCRシリーズ/SG・ATCシリーズ)
  • 集中操作盤
  • 加工ガイダンス機能
  • オープンタイプ
  • ATC

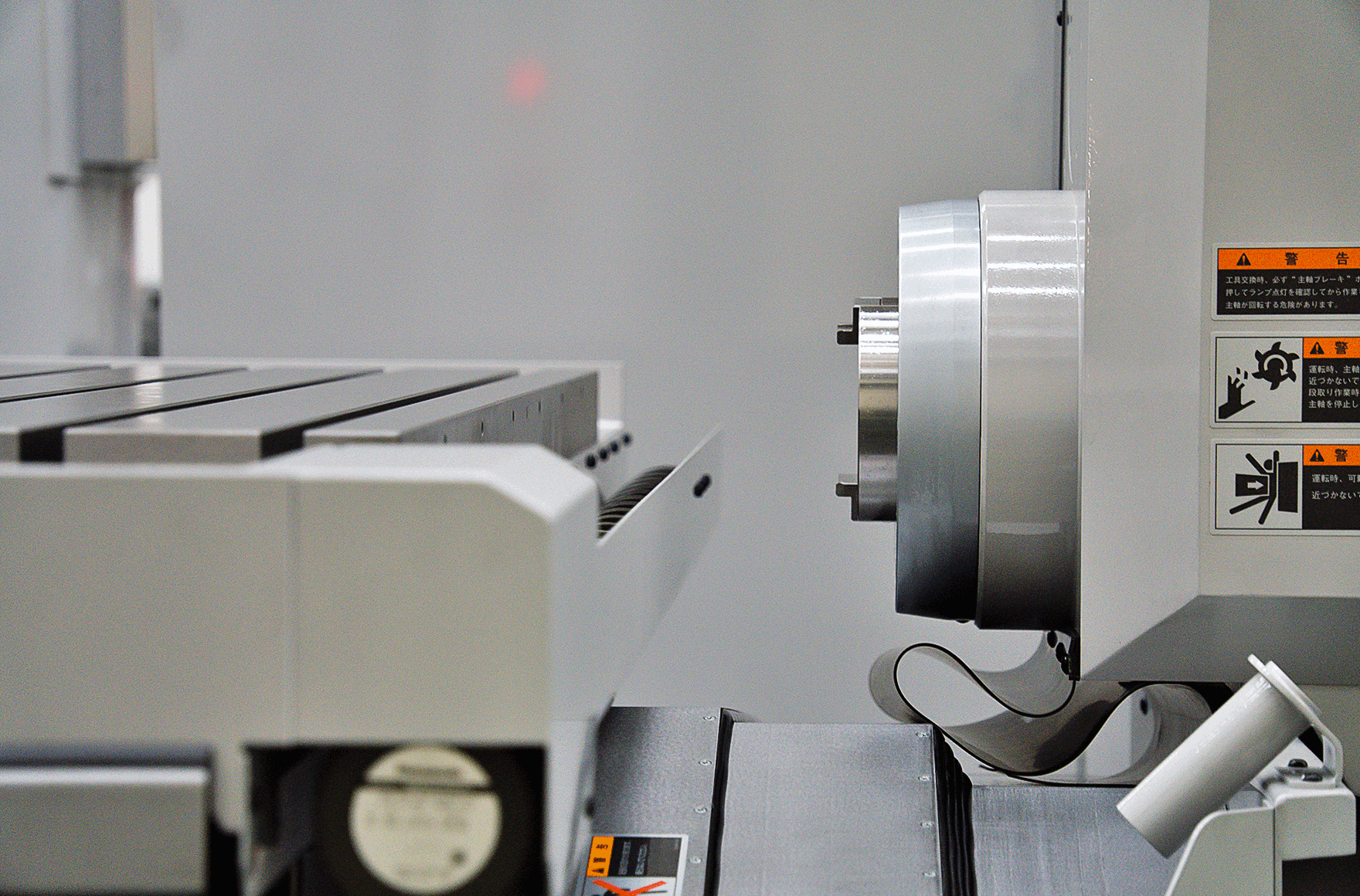

主軸頭

  • 主軸は16段ギヤ変速
  • 小さなモーターで大きな仕事をする省エネ構造
主軸頭
  • 主軸は自動2段ギア変速
  • 主軸から発熱源であるモーターを分離した構造
  • 主軸モーター11/15kWでも十分な低速トルクを確保
  • リジットタップ機能
主軸頭

集中操作盤

  • 操作性を考慮した集中操作盤
  • 使い勝手の良さを最大限に引き出す配置
  • ストレスなく思い通りの操作を実現
  • 各軸独立のハンドル・レバー類
  • 最適な場所に配置されたスイッチ、ボタン類
  • NCプログラムをハンドル再生可能なデバックハンドル機能
  • メモリカード/RS-232CによるDNC運転
集中操作盤

オープンタイプ

  • 接近性・操作性重視
  • ワークの脱着を考慮した全機種統一のテーブル高さ820mm
オープンタイプ
オープンタイプ

加工ガイダンス機能

  • 座標寸法等の必要最小限の数値入力のみ
  • 図面から加工時間までの時間短縮
  • わかりやすい案内図表示
  • Z軸切り込みも設定可能
加工ガイダンス機能

ATC(YZB-88ATCのみ)

  • 工具収納本数30本
  • ポット番号/ツール番号の入力のみで工具交換可能
オープンタイプ
オープンタイプ

基本構造

箱形ベッド・コラム

  • 箱形対称センターガイド方式
  • 幅広で一体構造なガイドウェイ
  • ハイコラムは専用鋳物でストロークも200mmアップ
箱形ベッド・コラム
箱形ベッド・コラム

キサゲ仕上げ

  • 全軸摺動面へのキサゲ仕上げ
  • 長期精度維持
キサゲ仕上げ
キサゲ仕上げ

機械仕様(製品別)

標準仕様

  YZB-88NCR YZB-88SG YZB-88ATC
テーブル作業面積 mm 1,400×600
テーブル積載質量
(等分布)
kg 約1,000
テーブルT溝の幅と
数・溝ピッチ
mm 18(H7)×6
P=100
ストローク X・Z mm 1,000×660
ストローク Y mm 820[1,020]
主軸端面から
テーブル端面までの距離
mm min:9
max:669
min:-22
max:638
主軸中心から
テーブル上面までの距離
mm min:-10
max:810[1,010]
主軸最高回転速度 min-1 2,000
[3,000]
3,000
主軸変速   手動(16段) 自動変速 無段
主軸テーパ穴   7/24テーパ
ISO No.50
切削速度(自動) mm/min 0~6,000×10~200%(MAX6,000)
切削速度(手動) mm/min 0~4,000×10~200%(MAX6,000)
早送り速度 mm/min XYZ:6,000
制御装置   FANUC SYSTEM
操作盤   汎用 / ガイダンス / NC
制御軸数   3軸
主軸電動用 kW 3.7[5.5] ACサーボ
11/15
ATC 工具収納本数 30
総電源容量 kVA 10[14] 28 30
機械所要寸法
(左右×前後×高さ)
mm 3,165×3,480×2,412
[3,165×3,480×2,612]
3,675×3,938×2,415
[3,675×3,938×2,615]
機械総質量 kg 約5,300 約6,800
横スクロールできます

[ ]内は特別仕様を表しています。

  YZB-100SG YZB-100ATC
テーブル作業面積 mm 1,400×800
テーブル積載質量
(等分布)
kg 約2,000
テーブルT溝の幅と
数・溝ピッチ
mm 18(H7)×7
P=100
ストローク X・Z mm 1,200×1,000
ストローク Y mm 1,000
主軸端面から
テーブル端面までの距離
mm min:0
max:1,000
主軸中心から
テーブル上面までの距離
mm min:10
max:1,010
主軸最高回転速度 min-1 3,000
主軸変速   自動変速 無段
主軸テーパ穴   7/24テーパ ISO No. 50
切削速度(手動) mm/min 4,000
切削速度(自動) mm/min 6,000
早送り速度 mm/rev XYZ:6,000
制御装置   FANUC SYSTEM
操作盤   汎用 / ガイダンス / NC
制御軸数   3軸
主軸電動用 kW ACサーボ
11/15
ATC 工具収納本数 30
総電源容量 kVA 30
機械所要寸法
(左右×前後×高さ)
mm 3,925×3,985×2,680 4,229×4,608×2,680
機械総質量 kg 約8,000 約9,000
横スクロールできます

[ ]内は特別仕様を表しています。

特別仕様

  YZB-88NCR YZB-88SG YZB-88ATC YZB-100SG YZB-100ATC
ロングテーブル
(200mm長)
ロングストローク
(200mm長)
ハイコラム
(200mm長)
横スクロールできます
カタログ
ダウンロード(PDF)
製品別の詳細を記載したPDFカタログ。
機種選定の参考資料にご活用ください。
