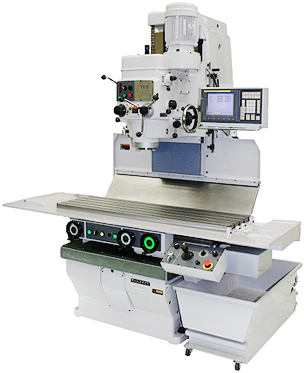

立形NCフライス盤（汎用タイプ） Rシリーズ

汎用機とNC機の良い部分を兼ね備えたXY2軸制御
テーブルはNC制御 主軸頭は汎用機仕様

立形NCフライス盤（汎用タイプ）

基本構造

  • 箱形ベッド・コラム
  • キサゲ仕上げ

ポイント

  • 2軸制御／Z軸手動
  • 汎用操作
  • 加工ガイダンス機能

特徴

  • 主軸頭
  • 操作性、接近性
  • 加工ガイダンス機能
  • オープンタイプ
  • 省スペース
PDFカタログダウンロード

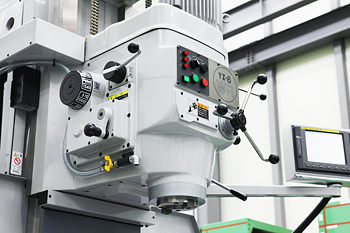

主軸頭

  • 手応えのあるメカ式ハンドル
  • 確実かつ安全な操作を実現
  • 主軸は16段ギヤ変速
  • 小さなモーターで大きな仕事をする省エネ構造
主軸頭
主軸頭

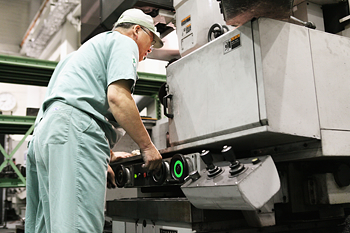

操作性・接近性

  • 使い勝手の良さを最大限に引き出す配置
  • ストレスなく思い通りの操作を実現
  • 各軸独立のハンドル・レバー類
  • 最適な場所に配置されたスイッチ、ボタン類
  • 【オープンタイプ】ワークの脱着を考慮した全機種統一のテーブル高さ820mm
操作性・接近性
操作性・接近性

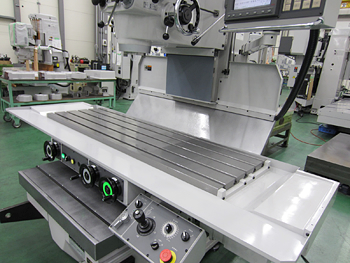

オープンタイプ

  • 接近性・操作性重視
  • ワークの脱着を考慮した全機種統一のテーブル高さ820mm
操作性・接近性

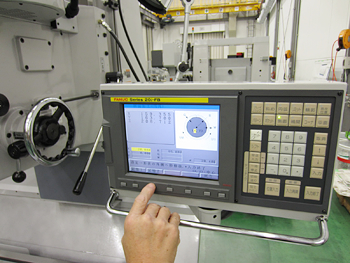

加工ガイダンス機能

  • 座標寸法等の必要最小限の数値入力のみ
  • 図面から加工時間までの時間短縮
  • わかりやすい案内図表示
加工ガイダンス機能 紹介動画
加工ガイダンス機能

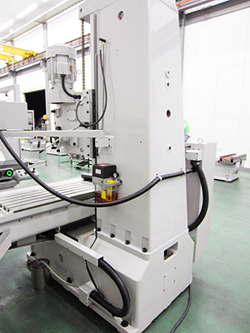

省スペース

  • 機械背面の装備をなくし壁際に設置可能
省スペース
省スペース

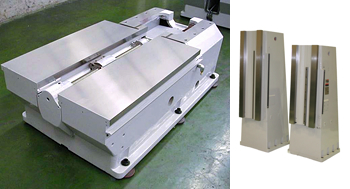

基本構造

箱形ベッド・コラム

  • 箱形対称センターガイド方式
  • 幅広で一体構造なガイドウェイ
  • 切り落としを設け奥行きスペースを確保した角形コラム
  • ハイコラムは専用鋳物でストロークも200mmアップ
箱形ベッド・コラム
箱形ベッド・コラム

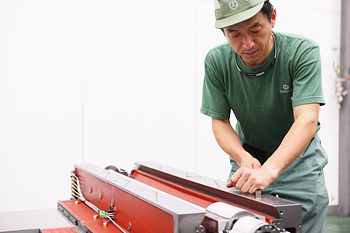

キサゲ仕上げ

  • 全軸摺動面へのキサゲ仕上げ
  • 長期精度維持
キサゲ仕上げ
キサゲ仕上げ

機械仕様（製品別）

標準仕様

  YZ-352R YZ-8WR YZ-500WR
テーブル作業面積 mm 1,400×350 1,400×400
[1,600×400]		 1,600×500
テーブル積載質量
（等分布）		 kg 約500 約600
テーブルT溝の
幅と数・溝ピッチ		 mm 18(H7)×4
P=80		 18(H7)×5
P=80		 18(H7)×5
P=100
ストローク X・Y mm 750×350 850×400
[1,050×400]		 1,050×550
[1,250×550]
ストローク Z mm 500 520[720] 520[720]
主軸端から
テーブル上面までの距離		 mm min:115 max:615 min:140 max:660[860]
主軸中心から
コラムガイド面までの距離		 mm 340 405 505
主軸回転速度 min-1 80～4,000 55～2,000
主軸変速   16段手動変速
主軸テーパ穴   7/24テーパ
ISO No.40		 7/24テーパ
ISO No. 50
切削速度（49段） mm/min 1～4,000
早送り速度（X・Y） mm/min 6,000
ボーリング送り速度
（5段）		 mm/rev 0.05～0.2
制御装置   FANUC SYSTEM
操作盤   汎用 / ガイダンス
制御軸数   2軸
主軸電動用 kW 3.7 3.7[5.5]
総電源容量 KVA 10 10[14]
機械所要寸法
（左右×前後×高さ）		 mm 2,660×1,680×2,339 2,950×1,870×2,499 3,350×2,070×2,499
機械総質量 kg 約2,900 約3,700 約4,300
横スクロールできます

[ ]内は特別仕様を表しています。

特別仕様

  YZ-352R YZ-8WR YZ-500WR
ロングテーブル
（200mm長）		 － 〇 －
ロングストローク
（200mm長）		 － － 〇
ハイコラム
（200mm長）		 － 〇 〇
横スクロールできます

ストローク一覧表

ストローク一覧表
